Cara Membuat Jaringan RTRW-Net sederhana dengan Mikrotik, Ubiquity dan Mercusys

Assalamu'alaikum Wr. Wb.

Pada tutorial kali ini kami akan memberikan cara Membuat Jaringan RT/RW NET dengan mudah. Mari ikuti langkah kami...

Pertama buatlah Topologi Jaringannya.

JARINGAN SATU

Setelah itu mari kita buat topologi jaringan yang pertama menggunakan satu buah router, satu buah switch,dan satu buah pc.Kita setting router dengan menggunakan winbox,router ether1 digunakan untuk pemberi layanan internet, dan untuk ether2 disambungkan dengan pc.

1. Buka aplikasi winbox pada pc kemudian klik connect.

2.Yang kedua kita masuk ke menu System pilih option identity lalu beri nama router sesuai dengan keinginan(bebas).

3. Yang ketiga berikan password pada router supaya router anda lebih aman.

4. Selanjutnya kita masuk ke menu Interface beri nama pada ethernya.

5. Kemudian beri IP pada masing masing ether.

6. Langkah selanjutnya masuk ke menu Firewall,lakukan settingan NAT untuk ether1 dan ether2.Jika belum paham lihat postingan kami sebelumnya atau lihat di video tutorial kami.

https://www.youtube.com/watch?v=Bd2qilvwUtg&t=72s

7. Berikutnya masuk pada menu DNS lalu isikan IP DNS Public milik google dan jangan lupa ceklist Allow Remote Request.

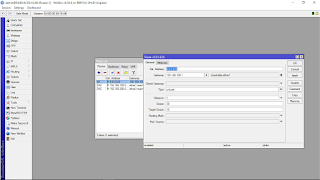

8. Selanjutnya kita masuk ke menu Routes lalu lakukan routing pada gateway ether1.

9. Kemudian masuk pada menu Web Proxy ceklist enable.

10. Langkah selanjutnya untuk memberikan IP otomatis pada client maka lakukan setting dhcp-server.

11. Kemudian pada properties pc anda pilih disable kemudian enable.

12. Setelah itu lakukan ping pada terminal winbox menuju google.

13. Kemudian pada pc lakukan ping menuju gateway ether1 dan google.

CARA SETTING RADIO UNTUK ACCESS POINT PADA JARINGAN UTAMA

Maka untuk selanjutnya dilanjutkan untuk tahap berikutnya yaitu, kita setting untuk Jaringan dua kita setting Ubiquity untuk Access Point dan mode Station. Berikut ini langkah-langkahnya....

KONFIGURASI COMPLIMENENT TEST UNTUK SETTING UBIQUITY

Disini kami akan memberikan tutorial untuk membuat Compliement Test untuk setting Ubiquity. Berikut ini langkahnya.....

1. Pertama masukkan kabel jaringan dari power beam ke POE dan kabel LAN ke PC.

2. Lalu setting IP pada PC sesuai dengan IP pada Power beam disini IP pada power beam 192.168.1.20, lalu kami setting IP pada PC 192.168.1.22.

3. Langkah selanjutnya yaitu kita buka applikasi Putty, untuk yang belum memiliki applikasi Putty, dibawah ini tertera link downloadnya

https://www.chiark.greenend.org.uk/~sgtatham/putty/latest.html

4. Langkah berikutnya masukkan IP power beam, pada Save Session ketikan ubnt kemudian save, setelah itu klik ubnt lalu open. Lihat gambar berikut..

5. Selanjutnya pada halaman awal putty akan diminta memasukan Username dan Passwordnya, anda isikan Username dengan (ubnt) lalu passwordnya (ubnt). Lihat gambar berikut...

6. Lalu ketikkan ena dan tekan tab, otomatis pada putty akan ada kalimat enable_ct kemudian anda tekan enter. Lihat gambar berikut ini....

7. Langkah selanjutnya adalah kita ketikkan save lalu enter. Lihat gambar berikut ini....

8. Selanjutnya anda cukup tekan tombol close pada pojok kanan atas applikasi putty.

KONFIGURASI UBIQUITY SEBAGAI ACCESS POINT

Selanjutnya kita masukan IP pada browser, maka akan muncul halaman konfigurasi Ubiquity dengan username(ubnt), password(ubnt) pada Country kita pilih Compliance Test  dan pada Language kita pilih english. Seperti gambar berikut.

2. Kita langsung masuk ke menu Wireless dan pada menu Wireless kita pilih mode Access Point. Disini saya memasukkan SSID dengan nama Sinau Bareng dan anda bisa isikan secara bebas dan pada frequency kita pilih frequncy yang belum pernah ada. Jika anda ingin mempassword Wifi, maka anda bisa aktifkan Option Wireless Security, disini kami akan mengatur Security WPA2-AES pada WPA Autenthication pilih PSK dan pada WPA Preshared Key/ passwordnya kami isikan dengan sinaubareng(bebas). Lalu klik change. Lihat gambar.

3. Setelah kita klik change kita akan diperintahkan untuk memasukkan password untuk memasuki Ubiquity ,kita bisa memasukkannya sesuai keinginan kita selanjutnya kita veritifikasi password yang telah kita masukkan lalu kita Change>Apply.. Seperti gambar berikut.

4. Setelah selesai kita masuk ke menu System lalu kita Reboot untuk menyimpan konfigurasinya... Setelah kita riboot maka konfigurasinya sudah tersimpan. Dan untuk settingan mode Station akan dilanjutkan pada langkah selanjutnya.

SETTING UBIQUITY NSM5 MODE STATION

1. Masuk web browser lalu ketikan IP Power Beam : 192.168.1.20, dan jika sudah tampilannya akan seperti gambar dibawah ini. Kita ketikan username dan password(sesuai dengan access point yang tadi). Jika sudah klik login.

2. Kemudian akan masuk ke halaman lain seperti gambar di bawah ini. Jika sudah klik menu wireless lalu ganti Wireless Mode : Station, kemudian klik select.

3. Jika sudah kemudian kita pilih nama wifi yang sudah kita setting sebagai mode access point untuk mode station kita. Dan jika sudah, klik Lock to AP. Seperti gambar dibawah ini.

4. Kemudian akan tampil halaman seperti dibawah ini. Lalu ke wireless Security(yang ada di bawah)>WPA Preshared tulis password yang digunakan oleh access point. Sepeti gambar dibawah ini.

Kemudian klik change.

5. Jika sudah, akan muncul  halaman kecil dan isikan password menurut password access point yang tadi. Seperti digambar ini.

6. Langkah terakhir setelah pengisian password adalah masuk pada Main, lihat sinyal frekuenci yang kita buat, jika sinyal semakin kecil maka sinyal tersebut semakin baik. Lihat gambar berikut.

ROUTER 2

Cara Setting Router 2 yaitu sebgai berikut....

Langkah yang paling awal yaitu kita namai Routernya supaya kita bisa mengenalnya...

Selanjutnya yaitu mengisikan IP Addressnya dengan IP pada Ether 1 : 192.168.1.177 dengan interface Ether 1 (Disesuaikan dengan Router 1, masih dalam 1 network dalam Ether 2).

Untuk Interface Ether 2 kita isikan IP Addressnya 192.168.200.1(bebas) yang digunakan untuk Gateway Pada PC 02.

Setelah mengisi IP Address langkah selanjutnya yaitu melakukan Routing dengan Dst.Address 0.0.0.0/0 Gateway 192.168.100.1.

Selanjutnya kita masuk ke Menu IP>DNS,untuk DNS-nya ada 2 yaitu 8.8.8.8 dan 8.8.4.4.

Langkah selanjutnya masuk ke menu Firewall,lakukan settingan NAT untuk ether1 dan ether2.

Kemudian masuk pada menu Web Proxy ceklist enable.

Langkah selanjutnya untuk memberikan IP otomatis pada client maka lakukan setting dhcp-server.

Kemudian pada properties pc anda pilih disable kemudian enable.

Setelah itu lakukan ping pada terminal winbox menuju google.

Kemudian pada pc lakukan ping menuju gateway ether1 dan google.

Sekian tutorial kali ini, semoga bermanfaat bagi semua. Kami akan terus update materi seputar TKJ. Terimakasih.

Wassalamu'alaikum Wr. Wb.
