Rancang Bangun Jaringan Sekolah dengan memanfaatkan DHCP Relay

Rancang Bangun Jaringan dengan memanfaatkan DHCP Relay

Assalamu'alaikum Wr.Wb.

Pada Tutorial kali ini saya akan merancang Bangun Jaringan dengan memanfaatkan DHCP Relay, Sebelumnya kalian pasti tidak tahu itu apa DHCP Relay?. Kami akan menjelaskan DHCP Relay. Dhcp Relay adalah sebuah proxy yang meneruskan paket DHCP antar client dengan server saat client dan server tidak berada pada satu subnet. Penerusan IP oleh DHCP Relay agent terpisah dari forwarding normal sebuah router IP, dimana datagram jaringan di pecah antara network secara sedikit transparan. Secara jelasnya, agen DHCP Relay menerima DHCP message dan kemudian men-generate DHCP message baru untuk dikirim ke interface lain.

Selanjutnya kita Setting Mikrotik, mari kita lakukan bersama"...

ROUTER 1 (MIKROTIK CCR)

1. Pertama kita aktifkan DHCP Client yang terdapat pada menu IP>DHCP Client

2.Lalu kita beri IP pada ether 2 sesuai pada toologi jaringan di atas yaitu 10.10.10.1/30

 3.Selanjutnya kita buat NATnya seperti gambar berikut.

4. Kita isikan DNSnya yaitu 8.8.8.8 dan 8.8.4.4

5. Berikutnya kita buat IP pool untuk Lab 1, yang terdapat pada menu IP>Pool dengan Name Pool1-Lab dan Addressnya adalah 192.168.3.2-192.168.3.254

 6. Sekarang kita buat IP pool untuk Lab 2, dengan Name pool1-Lab 2 dan Addressnya 192.168.2.2-192.168.2.254

7. Selanjutnya buat DHCP Server pada menu IP>DHCP kita ubah Name menjadi Server1-Jaringan Lab 1, Interface ether 2, Relaynya 192.168.3.1 dan Addresses Pool dengan Pool1-Lab 1

8.Untuk jaringan pada Lab  2 kita buat lagi seperti pada jaringan Lab 1, dengan Namenya Server2-Jaringan lab 2, Interface ether 2, Relay 192.168.2.1 dan Adresses Pool = pool1-lab 2.

 9.Masih pada tab yang sama kita setting pada menu Networknya yaitu dengan mengubah Addreess 192.168.3.0/24 atau IP networknya, Gateway kita ubah 192.168.3.1, Netmask bisa kita isi dengan 24 / 255.255.255.0, dan DNS servernya 10.10.10.1 lalu 8.8.8.8 dan 8.8.4.4

10. Selanjutnya kita buat Network satu lagi dengan Address 192.168.2.0/24, Gatewaynya 192.168.2.1, Netmasknya 255.255.255.0, 8.8.8.8 dn 8.8.4.4, seperti gambar berikut

ROUTER 2

1. Masukkan kabel ether2 mikrotik ccr (router1) ke dalam ether1 mikrotik ccr, kemudian beri IP address ether1 (router 2) dengan 10.10.10.2/30.



 2. Langkah selanjutnya, kita beri IP pada masing-masing interface yang digunakan sesuai dengan topologi.

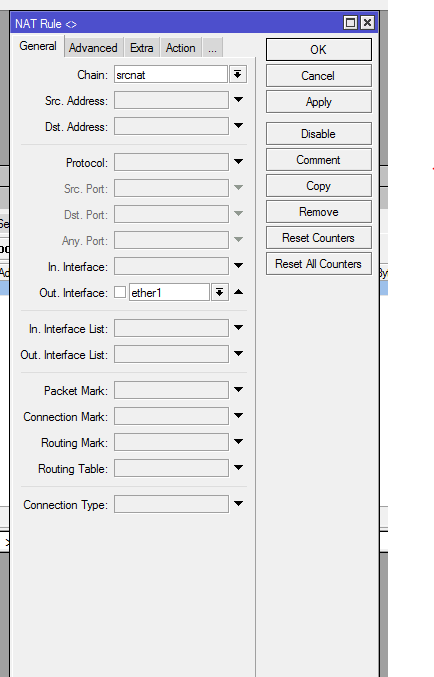

3. Berikutnya, masuk pada menu NAT di IP> Firewal, kemudian settinglah ,nat untuk ether1 seperti dibawah ini.

4. Langkah selanjutnya kita masuk menu IP> DNS kemudian setting DNS nya seperti berikut ini.

5. Selanjutnya pilih menu Routes kemudian kita lakuykan Routing dengan menuliskan gatreway servernya yaitu 10.10.10.1 pada Gateway.

6. Lalu pilih menu Ip > DHCP Relay, lalu isikan name dengan relay-lab 1, interface ether2, karena yang akan diberikan pada lab 1 dengan melewati ether2. Isikan DHCP Server dengan Ip gateway yang digunakan yaitu 10.10.10.1 dan local address ddengan IP yang ada di ether2.



7. Pilih menu Ip > DHCP Relay, lalu isikan name dengan relay-lab 2, interface ether4, karena yang akan diberikan pada lab 2 dengan melewati ether4. Isikan DHCP Server dengan Ip gateway yang digunakan yaitu 10.10.10.1 dan local address ddengan IP yang ada di ether4.

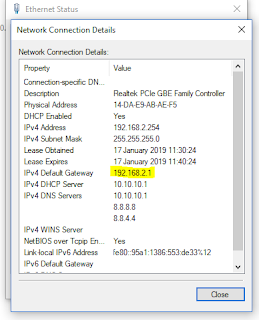

8. Kemudian kita coba lihkat status Ip yang didapatkan dimasing-masing lab, dibawah ini merupakan status dari Ip lab 1



9. Dibawah ini merupakan status dari Ip lab 2



Demikian settingan DHCP Relay dari kami. Semoga bermanfaat, sekian dan terimakasih

Wassalamu'alikum Wr. Wb.

Cara Remote Mikrotik dari Smartphone

 Assalamualaikum Wr. Wb.

Cara Remote Mikrotik dari Smartphone

Pada tutorial kali ini kami akan membagikan cara meremote Mikrotik menggunakan Smartphone.Disini sebelum kita masuk ke Mikrotik kita harus terhubung ke WiFi Mikrotik yang akan kita remote. Berikut langkah-langkahnya:

1. Pertama kita download terlebih dahulu Aplikasi MikroTik pada Smartphone melalui Play Store, lalu kita install. Aplikasinnya seperti gambar di bawah.

 2. Setelah itu, kita connectkan ke WiFi yang akan kita remote. Di sini kami membuat WiFi dengan SSID SINAU dan Password queen.net lalu kita sambungkan seperti gambar dibawah.

3. Setelah tersambung ke jaringan yang akan kita remote, selanjutnya kita buka aplikasi yang sudah kita install tadi. Disini kita isikan Address sesuai dengan alamat IP Address WiFi pada mikrotik, kami memasukkan IP 192.168.10.1, Ussername kita isikan admin dan Password tergantung apakah Mikrotik yang kalian remote menggunakan Password, Disini kami memberikan Password 1. Lalu langsung kita klik Connect. Seperti gambar dibawah.

4. Setelah kita klik Connect kita tunggu sampai Connecting, jika sudah bertuliskan Downloading plugins kita tunggu  sampai memasuki halaman Mikrotik.

5. Jika sudah memasuki halaman Mikrotik seperti gambar dibawah, maka kita sudah berhasil.

Sekian tutorial yang dapat kami bagikan, semoga bermanfaat

Wassalamualaikum Wr. Wb.

Mengaktfikan Multiple SSID dengan VAP di Mikrotik

Mengaktfikan Multiple SSID dengan VAP di Mikrotik

Assalamu'alaikum Wr. Wb.

Pada tutorial kami kali ini kami akan membeerikan langkah / cara untuk mensetting multipe SSID, langkah sebelum membuatnya kita telebih dahulu harus membuat gateway servernya. Langkah selanjutnya kita akan membuat tutorialnya. Disini akan dibahas satu persatu cara membuat multiple AP sesuai dengan masing-masing SSIDnya.

1. Aktifkan Wlan terlebih dahulu dan

Isikan mode denga Ap bridge yang berguna untuk memancarkan wifinya, kemudian isikan band dengan option terakhir, dan pada Frequensi pilihlah Frequensi yang belum ada supaya frequensinya tidak saling bertabrakan.

2. SSID Guru

 Adapun langkah untuk membuat SSID Guru adalah sebagai berikut :

• Langkah pertama, setelah membuat gateway server maka kita akan membuat multiple Ap yang berfungsi untuk memudahkan setiap pengguna untuk mengkases Ap yang sesuai dengan bagiannya. Caranya adalah kita buka menu Interface kemudian pilih ikon '+' lalu pilih Virtual Ap dan pilih intefacenya dengan wlan.

• Isikan name dengan nama yang digunakan disini kita tambahkan dengan -guru.

• Langkah berikutnya yaitu kita kemudian kita isika SSID dengan nama Wifi Guru.

• Berikutnya kita pilih menu wireless kemudian pilih option Security Profile untuk wifi Guru karena yang akan diberikan password adalah wifi Guru dan juga wifi Karyawan.



• Langkah selanjutnya adalah kita double klik pada VAp Guru, kemudian pada security Profile kita isikan dengan Password yang akan kita gunakan untuk wifi guru tadi, disini kita pilih Guru, karena profile pada security profile untuk wifi guru bernama Guru.

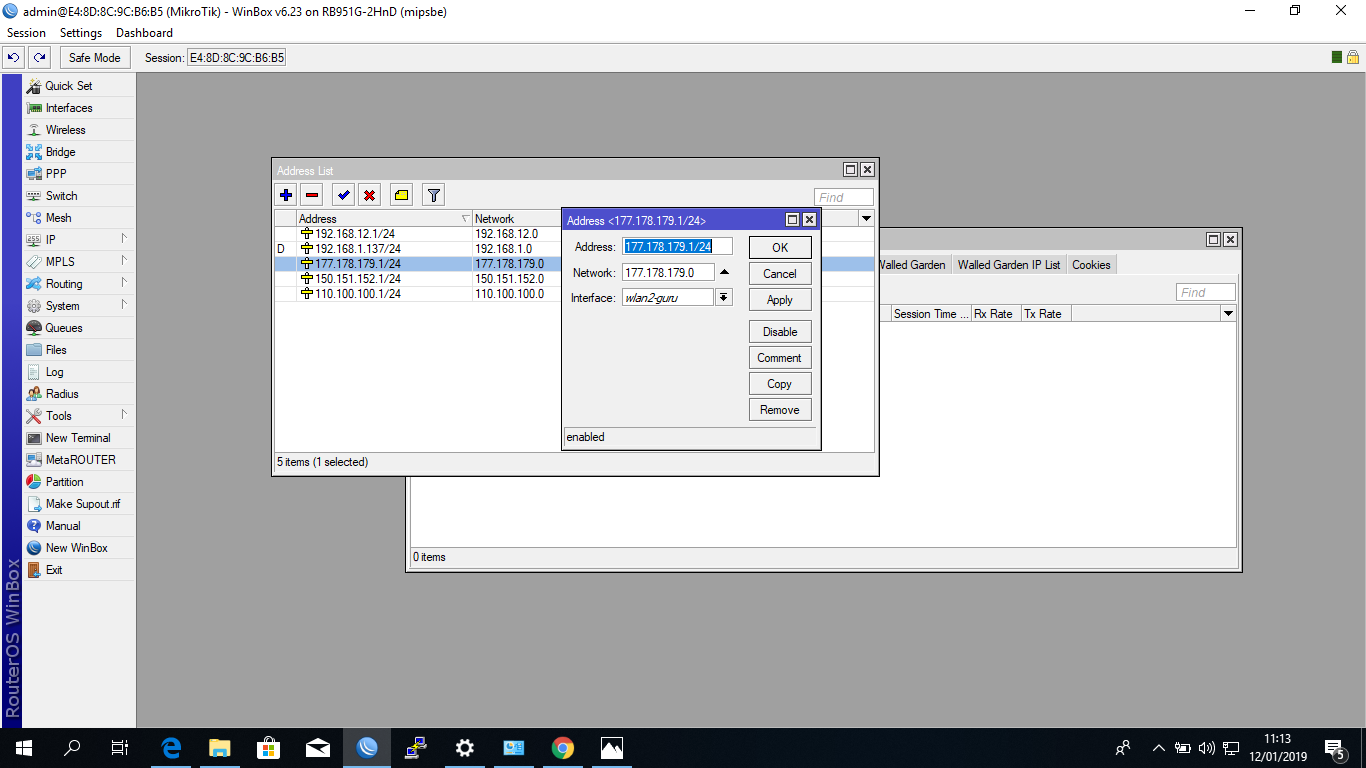

• Kemudian wifi Guru yang kita buat tadi diberi IP sesuai dengan kebutuhan penggunanya.

• Setelah itu kita beri DHCP Server untuk wifi guru tersebut.

3. SSID Karyawan

Berikutnya adalah kita buat Wifi Karyawan dan kita berikan password sama sepertti settingan WIfi Guru

•  Buka menu Interface kemudian pilih ikon '+' lalu pilih Virtual Ap dan pilih intefacenya dengan wlan.

• Isikan name dengan nama yang digunakan disini kita tambahkan dengan -karyawan.

• Langkah berikutnya yaitu kita kemudian kita isika SSID dengan nama Wifi Karyawan.

• Berikutnya kita pilih menu wireless kemudian pilih option Security Profile untuk wifi Karyawan.

• Langkah selanjutnya adalah kita double klik pada VAp Karyawan, kemudian pada security Profile kita isikan dengan Password yang akan kita gunakan untuk wifi karyawan tadi, disini kita pilih karyawan, karena profile pada security profile untuk wifi karyawan bernama karyawan.

• Kemudian wifi karyawan yang kita buat tadi diberi IP sesuai dengan kebutuhan penggunanya.

• Setelah itu kita beri DHCP Server untuk wifi karyawan tersebut.

4. SSID Siswa

Langkah selanjutnya kita akan membuat wifi untuk siswa dengan memanfaatkan hotspot login.

•  Buka menu Interface kemudian pilih ikon '+' lalu pilih Virtual Ap dan pilih intefacenya dengan wlan.

Isikan name dengan nama yang digunakan disini kita tambahkan dengan -siswa.

• Langkah berikutnya yaitu kita kemudian kita isika SSID dengan nama Wifi Siswa.

• Langkah selanjutnya kita beri IP Address untuk wifi siswa, seperti biasa, gunakan sesuai dengan kebutuhan.

• Setelah itu, kita lakukan Hotspot Setup pada wifi siswa kita, dan gunakan range yang diperlukan sesuai dengan yang dibutuhkan.

• Langkah berikutnya kita kita mengisikan DNS Name, disini kita isikan dengan login.siswaqueen.

• Kemudian kita pilih tab Server Profiles kemudian double klik pada hosprof 1, dan ceklist seperti dibawah ini.

• Langkah berikutnya kita buat User untuk setiap siswa yang akan menggunakan Wifi Siswa kita. Disini kita membuat siswa1 dengan password siswa.

Seperti itulah cara membuat Virtual Ap dengan mode multiple pada MIkrotik, mari kita lakukan cek koneksinya,

• Cek untuk SSID Guru dan lakukan test ping pada ip public google.

• Selanjutnya kita konekkan pada Wifi Siswa yang menggunakan Hotspot.



Dan settingan multiple SSID kita sudah selesai, mudah bukan? Selanjutnya akan dibahas materi-materi yang bermanfaat bagi kita semua. Sekian dan terimaksih, semoga bermanfaat.
